在本案例中,某大型综合性商业,地上七层、地下部分四层,地上部分分为两部分,中间相隔200米左右,在地下二层和地上二层分别有连廊联通。
地上和地下部分互相不能通信,地上防火墙之间也无法通信。
系统要求五信道,并且达到100%无盲区覆盖,并且不能有声音断续。
在多信道系统中,采用多套天馈系统是不合理的,不但造价高、施工困难,而且无法避免系统设备之间的串扰。采用天线合路器可以很好的解决这一问题,有效避免了系统设备之间的串扰,同时只需要一套天馈系统就可以解决五个信道的覆盖。

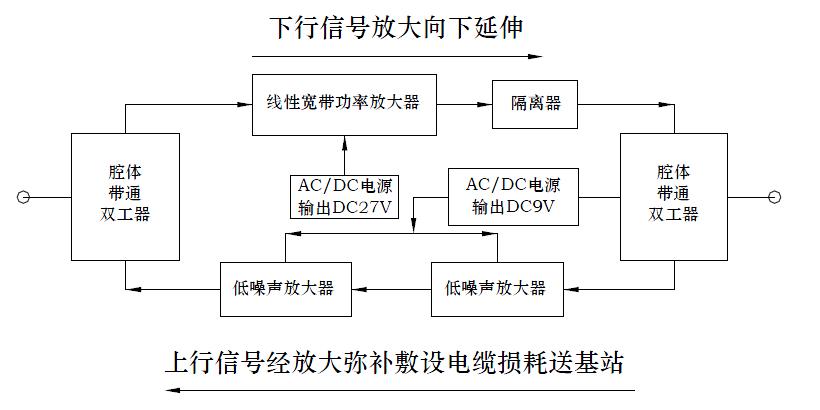

在本案例中,要达到100%覆盖,并且声音不能断续,就需要保证整个系统内的场强。这是单个中继台无法实现的,干线放大器可以实现双向放大,很好的解决了这一问题。不但可以同时放大多路信号,而且避免了同频干扰的问题。

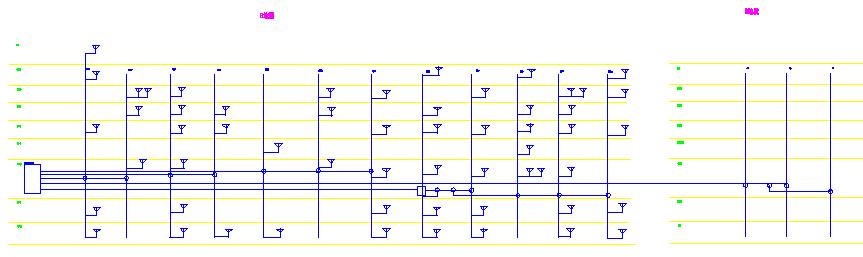

本案例系统图如下:
